歩道照明 は、公園の歩道、住宅の並木道、眺めの良い小道、キャンパスの歩道、自転車と歩行者の共有ルートなど、狭い歩行者交通エリア向けに特別に設計された屋外照明器具の特殊なカテゴリです。街路照明は、広い車道を高速走行する際のドライバーの視認性を優先しますが、歩道照明は根本的に異なる一連の要件に対応します。 穏やかで均一なグレアのない照明 歩行者を安全に誘導し、快適な夜間環境を創出し、小道が通る自然景観や景観と調和して調和します。

歩道照明の測光、美観、および制御の要件は、ほぼあらゆる面で道路照明とは大幅に異なるため、この区別は重要です。歩道の照明器具は、通常は低い取り付け高さで動作します。 2.5～5m — ルーメン出力が低く、間隔対高さの比が広く、水平方向の路面の明るさよりも垂直方向の照度（顔や近くの地物を照らす）が重視されます。歩行者専用道路に道路規模の照明器具を指定すると、過度のまぶしさ、厳しい影、そして夜間の不快な雰囲気が生じ、歩行者が利用しやすくなるどころか、むしろ利用意欲をそがれてしまいます。

歩道照明の仕組み: 歩行者環境の設計原則

効果的 歩道照明 は、歩行者の動きのペース、規模、視覚的要件に適した照明環境を集合的に生成する、意図的な測光工学の選択の産物です。

低電力 LED 光源と均一な出力

歩道の照明器具は、通常、低ワット数の LED 光源を使用します。 5～25W 取り付け高さと経路幅に応じて、周囲環境を圧倒することなく安全な移動に十分な照度を提供します。高品質 LED アレイの定格 L70≧50,000時間 耐用年数を通じて安定した一貫した出力を維持し、経年劣化した蛍光灯やナトリウム源の特徴である進行性の黒ずみや色の変化を排除します。 LED テクノロジーの安定した光束出力は、単一の照明器具の故障によって目に見える暗い斑点が生じ、道全体の安全性と安心感が損なわれるような歩道の状況では特に重要です。

アンチグレア設計: 歩行者の視界を保護

グレアは、歩道照明に特有の最も重要な光学設計基準です。密閉された車両のドライバーとは異なり、歩行者は近距離および低い視野角で照明器具の光出力に直接さらされます。裸の LED 光源またはシールドが不十分な LED 光源からの直接のグレアは、一時的に目の順応力を低下させ、前方の経路の視認性を低下させます。これは、効果的な歩道照明が達成すべき効果とはまったく逆のことです。アンチグレア歩道照明器具は、このリスクを管理するために次のメカニズムの 1 つまたは複数を使用します。開口面の十分後方に配置されたディープセット LED アレイ、LED 出力を開口全体に広げる曇り拡散ガラスまたはポリカーボネート レンズ、水平に近い視線から LED を保護する内部バッフル、通常の歩行者の視野角からの LED の直接視認性を排除しながら光を下に向け直す二次屈折光学系です。高品質の歩道照明器具が実現 統一グレア評価 (UGR) 値が 19 未満 — まぶしさによる不快感が一般に知覚されなくなる閾値。

測光分布: 水平照度と垂直照度のバランスをとる

道路照明規格は主に水平照度、つまり照明器具の下の路面の明るさに焦点を当てています。歩道の照明基準ではさらに、適切な照明が必要です 垂直照度 — 歩行者の目の高さでの顔、標識、潜在的な危険などの垂直面の明るさ。歩行者エリアの EN 13201 P クラス規格では、最小平均垂直照度が次のように指定されています。 高さ 1.5 m で 1 ～ 5 ルクス 経路分類に応じて、5 ～ 15 ルクスの水平照度目標と並行して。この 2 つの要件により、歩道照明器具の光学設計は、道路照明で使用される狭い非対称光学系よりも広範囲で全方向性の分布を目指すようになります。

最新の LED 歩道照明の主な利点

LED テクノロジーへの移行 歩道照明 は、これらの経路を毎日使用する指定者、オペレーター、歩行者にとって重要なあらゆるパフォーマンス側面にわたって改善を実現しました。

光の品質を犠牲にすることなくエネルギー効率を向上

LED歩道照明器具の消費量 8～15W EN 13201 P4 および P3 の歩行者用道路分類に必要な照度レベルを定期的に提供します。これまでは 35 ～ 70 W のコンパクト蛍光灯または 50 ～ 100 W の高圧ナトリウム源が必要だった性能です。 200 台の歩道照明器具が年間 3,500 時間稼働している公園やキャンパスの場合、50 W のナトリウムボラードを 12 W の同等の LED に置き換えると、約 年間26,600kWh — 単純な投資回収計算において設備投資を正当化する、運用コストと二酸化炭素排出量の両方の大幅な削減。

優れた耐用年数によりメンテナンスの負担を軽減

LED アレイの寿命は L70≧50,000時間 年間 4,000 時間稼働する歩道用照明器具は、光源の交換が必要になるまで 12 年間以上許容可能な光出力を維持します。コンパクト型蛍光灯の同等品では、8,000 ～ 12,000 時間ごと、つまり 2 ～ 3 年ごとにランプを交換する必要があり、数百もの照明器具を備えた経路ネットワークに多大な継続的なメンテナンス コストが生じていました。メンテナンスにアクセスするために特殊な車両や高所での作業が必要な公園やキャンパスの場合、製品寿命全体にわたって 4 ～ 6 回のランプ交換サイクルを排除することで、大幅な運用コストの節約になります。

全天候型の信頼性を実現する IP66 保護

公園やキャンパス環境の歩道照明器具は、豪雨、嵐時の地上の浸水、灌漑システムの飛沫、海岸や川沿いの場所での霧や結露、メンテナンス時の高圧洗浄機による洗浄にさらされます。の IP66の侵入保護等級 — 完全な防塵とあらゆる方向からの強力な水流に対する耐性 — LED アレイとドライバーは、これらすべての条件下で湿気が浸入することなく確実に保護されます。この定格は、屋外歩道用途の最小許容仕様とみなされる必要があります。 IP67 または IP68 は、洪水が発生しやすい場所の照明器具、または水域や水路の端の近くに設置された照明器具に適しています。

自然環境における優れた演色性

公園の小道、風光明媚な小道、住宅の並木道は、葉、樹皮、石、水などの自然の色が豊かな環境を通り抜けます。 LED歩道照明付き CRI ≥ 80 はこれらのマテリアルを自然に忠実にレンダリングします。草の深い緑、秋の紅葉の暖かい色調、自然舗装の質感の変化はすべて正確に再現され、生き生きとして風景とつながっていると感じる照明環境を作り出します。古い通路の照明で一般的に使用されていた高圧ナトリウム源は、単色の琥珀色の光を生成し、これらすべての色をオレンジがかった茶色の変種として表現し、環境の視覚的な品質を著しく低下させました。

スマート制御の統合: PIR センサー、フォトセル、および適応型調光

最新の歩道照明器具には、統合されたスマート制御技術がますます組み込まれており、ベースラインの LED 効率向上を超えてエネルギー消費を大幅に削減すると同時に、応答性の高いコンテキスト認識型の操作を通じて安全性とユーザー エクスペリエンスを維持または向上させます。

PIR モーション センサー: 存在ベースの操作

受動赤外線 (PIR) モーション センサーは、センサーの視野内で動いている人の熱の兆候 (通常は円錐形) を検出します。 半径8～12m 照明器具の周り。存在が検出されない場合、照明器具はスタンバイ レベル (通常、定格出力の 20 ～ 30%) まで減光し、基本的な方向照明を維持し、反社会的行為を阻止します。歩行者が検知ゾーンに入ると、照明器具は 0.5 ～ 1.0 秒以内に最大出力まで立ち上がります。これは、人が照明エリアに到達する前に前方の道を照らすのに十分な速さです。人が通り過ぎて検知ゾーンがなくなった後、設定可能なホールドオン時間 (通常は 30 ～ 120 秒) により、照明器具は減光してスタンバイに戻るまで最大出力に維持されます。

交通量の少ない公園やキャンパス環境では、夜間の大部分は通路に人がいないため、PIR 制御の歩道照明器具は次のことを実現します。 さらに 50 ～ 70% のエネルギー節約 固定出力動作と比較して、一般的な低トラフィック シナリオでは、従来の光源と比較して総エネルギー削減量が 85 ～ 90% になります。

フォトセルの夕暮れから夜明けまでの制御

統合された光電池センサーが周囲の光レベルを測定し、照明器具のスイッチを夕暮れ時にオン、夜明けに自動的にオフにします。これにより、別個のタイムクロック制御の必要性がなくなり、季節による日長の変化に関係なく、動作が常に実際の光条件に合わせられるようになります。フォトセルを PIR センサーおよび調光スケジュールと組み合わせて、マルチモード制御戦略を作成できます。夕暮れ時にフォトセルを有効にし、夕方にフル出力にし、交通量の少ない深夜時間帯に調光し、歩行者が常に適切な照明を受けられるように全体的に PIR に応答します。

時間ベースの調光プロファイル

ネットワーク化された制御インフラストラクチャを持たないパス ネットワークの場合、照明器具のドライバーに保存されている事前にプログラムされた時間ベースの調光プロファイルを使用すると、運営管理者はパスの使用パターンに適したスケジュールを構成できます。たとえば、次のようになります。 夕暮れから23:00までは出力100%、23:00から05:30までは40%、05:30から夜明けまでは100% — 外部制御信号やネットワーク接続なしで。このシンプルなアプローチは、継続的な管理オーバーヘッドがゼロで大幅なエネルギー節約を実現するため、複雑なスマート照明インフラストラクチャを経済的に正当化することが難しい公園や田舎の道路ネットワークに特に適しています。

歩道照明の設計: 取り付け高さ、間隔、照度目標

正しい測光設計は、 歩道照明 安全基準を満たし、視覚的な快適さを提供し、エネルギー予算内で動作する設置。主要な設計変数 (取り付け高さ、ポール間隔、ルーメン出力、ビーム角度) は、特定のパスの形状と分類ごとに合わせて設計する必要があります。

EN 13201 歩行者用道路の分類

取り付け高さとポール間隔のガイドライン

歩道用途の照明器具フォーマット: ボラード、ポストトップ、地面埋め込み

歩道照明 は、いくつかの異なる物理フォーマットで利用可能であり、それぞれがさまざまな設置状況、美的要件、メンテナンス アクセス条件に適しています。特定のパス環境ごとに適切なフォーマットを選択することは、フォトメトリック仕様を正しく取得することと同じくらい重要です。

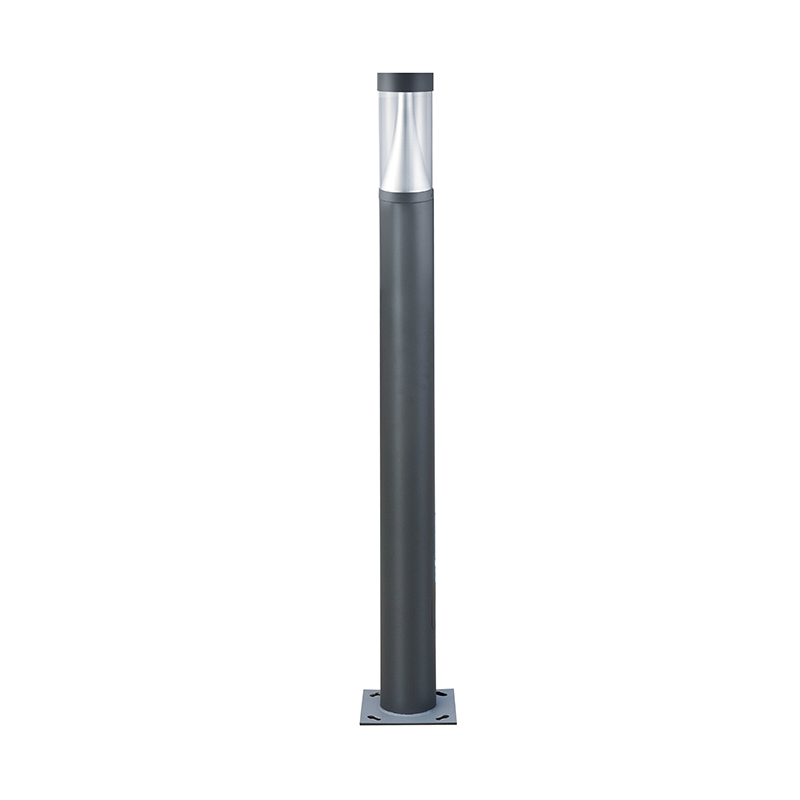

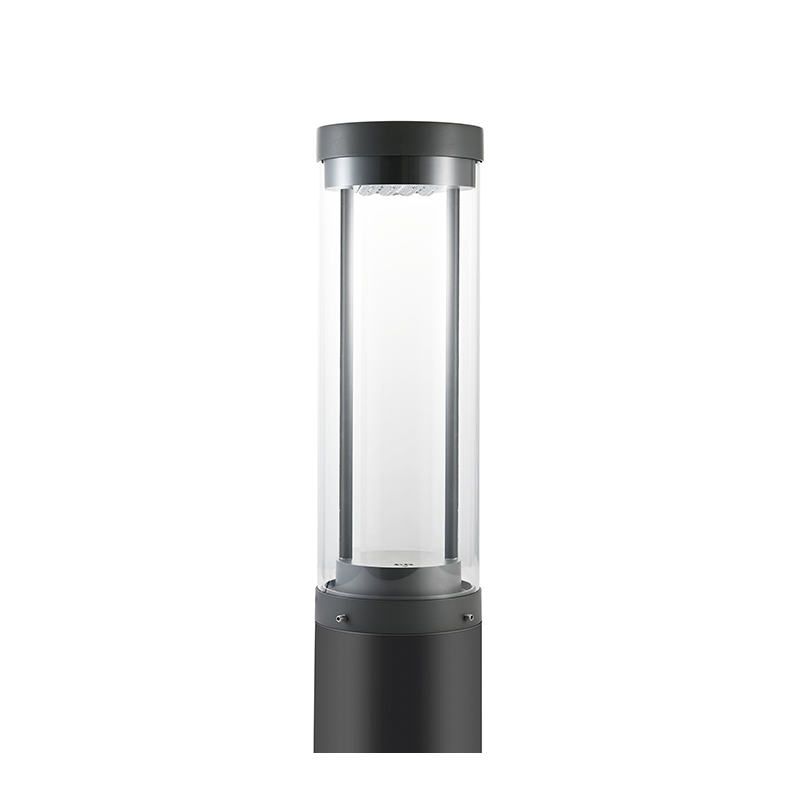

ボラード照明器具

間に立つ 高さ400mmと1,000mm 、ボラード照明器具は、公園や住宅の景観環境で最も広く使用されている歩道照明形式です。薄型なので、歩行者が必要とする地面の近くに光を保ち、上向きの光の無駄を排除し、庭園や公園の設定の人間の寸法と一致する視覚的なスケールを作成します。ボラードは、パスの端に沿って一定の間隔で並べたり、道案内を補助するためにパスの交差点に配置したり、ランドスケープ デザイン内の焦点となるアクセント フィーチャとしてクラスターにグループ化したりすることができます。取り付け高さが比較的低いため、専用のアクセス装置を使用せずに再ランプやメンテナンスが簡単になります。

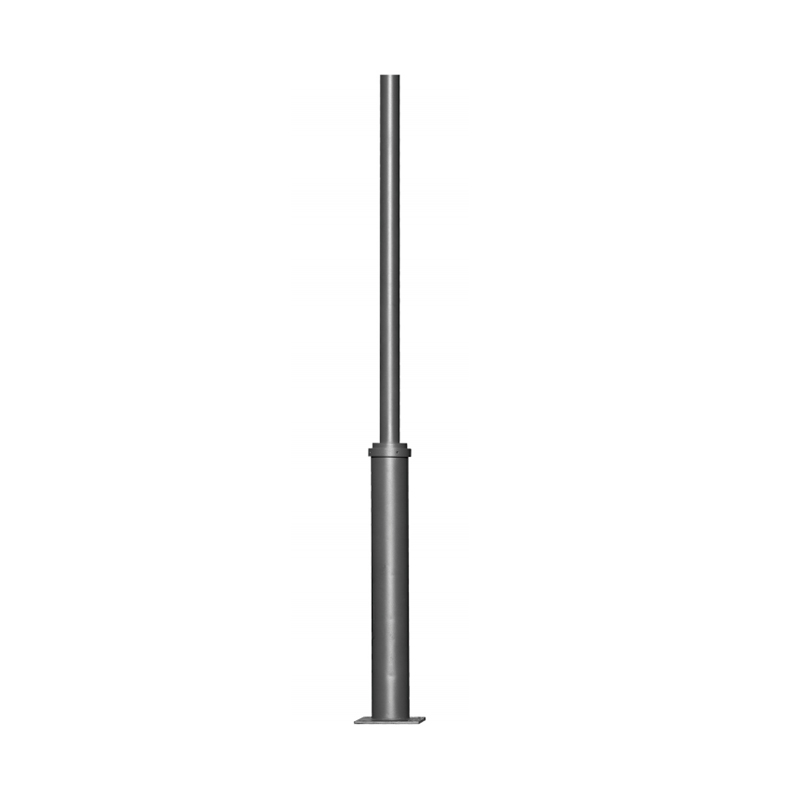

ポストトップ照明器具

高さ 3 ～ 5 m のポストに取り付けられた歩道灯は、ボラードよりも照明器具ごとに広い範囲をカバーできるため、特定の通路の長さに必要なポールの数が減り、長い通路のインフラストラクチャのコストが削減されます。また、取り付け高さが高くなることで、ポール位置間の影のコントラストが少なくなり、より柔らかく均一な照明が生成されます。この品質は、複数車線の歩行者の移動に対応する必要がある広い歩道や広場で特に評価されます。オパールディフューザーグローブまたはランタンスタイルのハウジングを備えたポストトップフォーマットは、遺産やフォーマルな景観設定に特によく統合されます。

地面埋め込みおよび埋め込み形式

地面埋め込み式歩道ライトは、歩道の表面と同じ高さで埋め込まれており、低角度で光を上方と外側に向けて、地上に構造物がなくても道路の端を定義し、地物を強調表示します。この形式は、樹冠などの頭上の障害物により従来のポスト取り付けが現実的でない場合、経路の見た目の清潔さが他のすべての考慮事項よりも優先される場合、または破壊行為に対する抵抗が最優先される場合に使用されます。埋込型器具は達成する必要があります IP67またはIP68定格 時々歩行者が通行するのに十分な耐荷重を持ちます。通常は ≧ 1,500 N 点荷重 パブリックパスアプリケーション向け。

ステップおよびエッジ照明

段差、レベルの変化、および道の端の境界線は、あらゆる歩道上で最も危険な場所、つまり歩行者が足場を誤る可能性が最も高い場所を表しています。ライザー面またはパス端の縁石に埋め込まれた統合されたステップ照明ユニットは、ステップの形状を明確に明らかにする正確な指向性照明でこれらの重要な移行部を照明します。ルーメン出力 ステップ単位あたり 50 ～ 200 lm 通常、下降する歩行者に眩しさを与えることなく、段差を明確に描写するには十分です。

美的統合: 歩道の照明を風景と融合

公園、キャンパス、および住宅の景観環境では、歩道の照明器具は日中、景観構成の構造要素として目に見えます。したがって、日中の視覚的影響 (形状、素材、仕上げ、スケール) は、夜間の測光性能と同じくらい重要な選択基準となります。

材質と仕上げの選択

高品質の歩道照明器具は、ダイカスト アルミニウムまたは 304/316 ステンレス鋼で製造され、パウダー コート仕上げが施されており、さまざまな景観状況に適したさまざまな色が揃っています。 アンスラサイトグレーとマットブラック 現代の公園やキャンパス環境で最も広く使用されている仕上げ材です。暗い背景の木の葉に対して視覚的に後退し、影を落とすため、設置の機能的完全性を維持しながら、日中の照明器具が目立ちにくくなります。温かみのあるブロンズとダークグリーンの仕上げは、歴史ある庭園やフォーマルな景観設定に適しています。カスタム RAL カラー マッチングは、他の景観家具や街路家具要素との正確な調整が必要なプロジェクト向けに、高品質のメーカーから入手できます。

柔軟な取り付けおよび設置オプション

最新の歩道照明器具の設計は、通路構造の横または内部にシームレスに埋め込むことができる複数の設置構成をサポートしています。地面固定ボラードは、埋め込みアンカー ボルトまたはフランジ付きベース プレートを使用します。表面取り付け型ポストライトは、コンクリートの基礎にボルトで固定された円形のベース フランジを使用します。一部の設計は、地上のベースプレートを使用せずに既存の舗装にコアドリルで直接設置することをサポートしています。これは、確立された舗装路環境に照明を後付けするための特にクリーンなソリューションです。ベースハウジング内の一体型ケーブルエントリーグランド、配線済み端子ブロック、および十分なケーブル管理チャンバーにより、設置時間が短縮され、耐候性のケーブル接続が保証され、製品の耐用年数を通じて IP 定格の完全性が維持されます。

プロジェクト固有の要件に合わせたカスタマイズ オプション

たくさん 歩道照明 プロジェクト、特に大規模なキャンパス、リゾート、市立公園、複合用途開発計画には、標準的な既製製品では完全には対応できない特定の要件があります。高品質のメーカーが提供するカスタマイズ オプションにより、照明仕様を各プロジェクトのエンジニアリング、美的、運用上のニーズに正確に合わせることができます。

• 色温度とCRI: 2,700 K、3,000 K、および 4,000 K の標準 CCT オプションは、ほとんどの用途に適していますが、最大限の暖かさが必要な最高級のおもてなしや伝統的な環境では、超暖かい 2,400 K 仕様も利用できます。
• ビーム角度と分布: 標準の対称分布はほとんどのパス環境に適していますが、非対称分布（より多くの光をポールの片側に向ける）は、対称分布の片側を影にする壁、生け垣、または植栽に沿って走るパスに役立ちます。
• 身長とプロポーション: ボラードの高さを非標準寸法で指定して、他の景観家具要素と調整したり、隣接する植栽や構造物に対して特定の視覚スケールを実現したりすることができます。
• 制御インターフェース: オプションの DALI-2、0 ～ 10V、またはワイヤレス (ZigBee/NB-IoT) 制御インターフェイスを使用すると、歩道照明器具を敷地全体またはキャンパス全体の照明管理プラットフォームに統合して、集中監視、スケジュール設定、エネルギーレポートを行うことができます。
• 破壊行為に対する耐性: 破壊行為のリスクが高い公共の公園や都市部の小道環境では、IK08 または IK10 定格のポリカーボネートまたは強化ガラスのディフューザー、不正行為防止ファスナー、および強化されたベース ロック機構を指定できます。

歩道照明に関するよくある質問

公園や庭園の歩道にはどの色温度が最適ですか?

住宅の庭、公園の歩道、風光明媚なトレイル環境の場合、 2,700 ～ 3,000 K の温白色 は広く推奨される色温度です。このシリーズは、レジャーやレクリエーション環境に適した魅力的でリラックスした雰囲気を生み出し、庭の植栽や景観素材の自然な色を補完し、公園環境がサポートする夜行性の野生生物への影響を最小限に抑えます。色温度が低い (4,000 K) と、レクリエーション用の小道には不向きな、より荒々しく、より臨床的な特徴が生じ、空の輝きが増し、昆虫や鳥の移動行動が大きく混乱することに関連しています。

PIR センサーは暗い道での歩行者の安全にどのような影響を与えますか?

正しく設計されている場合、PIR 制御の歩道照明器具は、安全性を損なうのではなく、安全性を向上させます。 歩行者がセクションに入る前に、前方の道が常に点灯します。 。これは 2 つの設計原則によって実現されています。1 つは十分に大きな検出半径 (8 m 以上) で、歩行者が以前は消灯していたゾーンに到達する前に照明器具が反応すること、もう 1 つは不在期間中のスタンバイ レベル (20 ～ 30% の出力) で、基本的な方向照明を維持し、見当識障害や警報を引き起こす可能性のある完全な暗闇を防ぐことです。また、照明器具は、検出ゾーンが重なるように配置する必要があります。これにより、経路全長に沿って検出ギャップがなく、連続的にカバーできるようになります。

歩道の照明は太陽光発電で実現できますか?

はい、太陽光発電の歩道ボラードとポストライトは、確立された景観エリアを通る広範囲の溝掘削が必要な送電網接続が必要な道路セクションでますます使用されています。 PV パネル、LiFePO4 バッテリー、MPPT コントローラー、LED モジュールを 1 つのユニットに統合した最新のオールインワン ソーラー パス ライトは、長期間にわたって確実に動作します。 3 ～ 5 日連続の曇りの夜 フル充電の場合 - ほとんどの温帯気候の場所で十分な自律性が得られます。ソーラー歩道灯は、ボラードスケールのフォームファクターが対応できる適度なバッテリーと PV 容量で、より低い照度目標 (3 ～ 5 ルクス) を達成できる P4 および P5 に分類された経路に最適です。

庭の小道上でボラード ライトはどのくらいの間隔で配置する必要がありますか?

幅 1 ～ 1.5 m の標準的な住宅用庭道の場合、出力が 1 ～ 1.5 m のボラード ライトが必要です。 300～600lm 間隔をあけるべきです 4～6m離れてください 約 5 ルクスの快適な地上照度を達成します。これは、リラックスした住宅環境での安全な歩行に十分な P4 等級の最低照度です。高出力のボラードを使用すると、間隔を広くすることができますが、明暗が交互に現れるパターン (スカロップパターン) が発生し、不快なコントラストが生じ、夜間の庭園体験の質が低下する危険があります。特定のボラードの IES 測光ファイルを使用した DIALux 測光シミュレーションは、ポールの位置を最終決定する前に均一性準拠を検証するための正しいツールです。

歩道照明と街路照明基準の違いは何ですか?

街路照明 (EN 13201 M クラス) は、車両ドライバーの視認性要件、つまり路面上の水平照度目標、輝度均一性比、およびドライバーの視点位置から計算されるしきい値増分 (TI) グレア メトリクスを中心に設計されています。歩道照明 (EN 13201 P クラス) を追加 垂直照度 requirements at 1.5 m height 歩行者の顔認識と危険識別のニーズに対応するために、より低い絶対照度目標 (道路では 15 ～ 75 ルクスに対して 3 ～ 15 ルクス) を使用し、歩行者環境の近距離の歩行ペースの観察条件に適した統一グレア評価 (UGR) メトリクスを適用します。これらの根本的な違いは、街路照明規格に準拠した照明器具が自動的に歩道での使用に適しているわけではないこと、またその逆も同様であることを意味します。
